什么是零序阻抗

線路的正序阻抗和負序阻抗是相等的，并且正、負阻抗值是自身阻抗和互阻抗的差，而零序阻抗則是自身阻抗與互阻抗的和。對于理想的電力系統，由于三相對稱，因此負序和零序分量的數值都為零（這就是我們常說正常狀態下只有正序分量的原因）。當系統出現故障時，三相變得不對稱了，這時就能分解出有幅值的負序和零序分量度了，因此通過檢測這兩個不應正常出現的分量，就可以知道系統出了毛病。

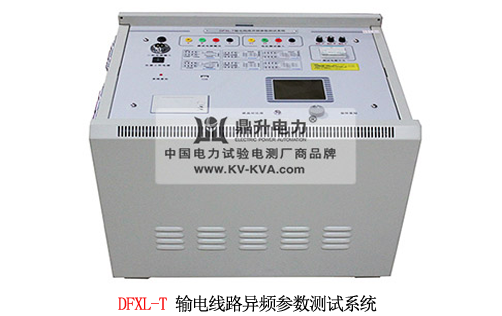

下面我們就用DFXL-T輸電線路異頻參數測試系統來測量架空線路的零序阻抗。如下圖所示：

儀器和線路的接線方法

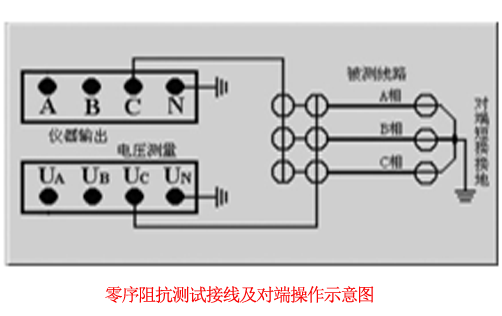

零序阻抗（零序短路）測試時，通過儀器內部的控制回路切換測試信號連接方式，儀器測量端三相短接，儀器只輸出一相測試電源到被測線路上。將對端線路短接，并可靠接至大地。下圖所示：

儀器操作方法

此時通電開機，提示輸入線路長度，我們默認為長度為1Km。然后自動進入干擾測試界面。干擾信號測試完成后，顯示干擾信號的值，并判斷干擾信號是否超標，如果超標，儀器將退出測試流程。程序設定為接入測試電源后（抑制后）的干擾電壓＜250V，干擾電流＜40A。進入47.5Hz和52.5HZ的測試流程。兩個頻率的測試完成后，進入降壓保護過程，顯示出最終的測試結果。
