服務熱線：400-6698-612輸電線路正序電容測量方法，鼎升電力技術《輸電線路正序電容測量方法》、輸電線路異頻參數測試系統使用方法及正序電容測量方法，輸電線路正序電容測量方法來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是輸電線路異頻參數測試系統相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

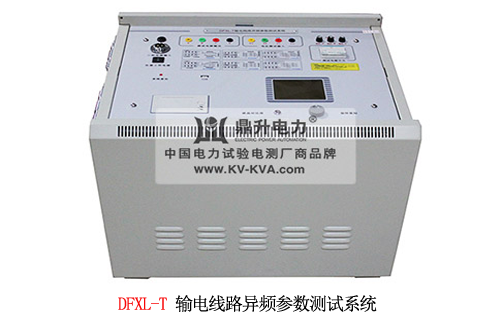

在傳統的測試方法中通過電力計量用的CT和PT作電信號變換，用指針式的電力測試儀表（電流表、電壓表和功率表）測量各個電參量，最后計算得到輸電線路工頻參數測試結果。由于傳統方法測量接線復雜所需設備體積龐大十分不利于現場工作。針對這一問題，新研發了新一代輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，能極其方便準確的測量輸電線路的工頻參數。
測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸入信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，最后將電壓測量端子UA、UB、UC接入線路引下線線路側，如下圖所示：儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員安全。

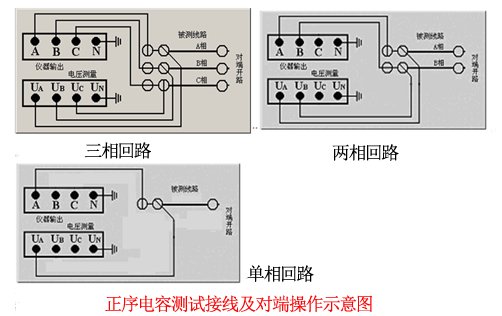

在正序電容（正序開路）測試中，被測線路對端（相對于測量端）開路，將儀器電源輸出引至被測線路測量端外側電流引下線，電壓測量輸入端接至電壓引下線，三相、兩相、單相回路的測試接線如下圖所示。

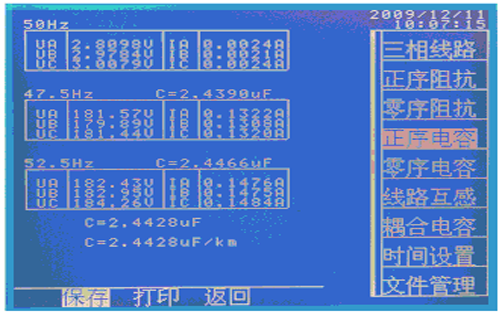

接線確認無誤后通電開機，提示輸入線路長度，我們默認為長度為1Km。然后自動進入干擾測試界面。點擊《正序電容》測試鍵，47.5HZ和52.5HZ兩個頻率的試驗完成后，進入降壓過程，投入保護，顯示最終的測試結果。電容測試完成后的現實界面如圖所示。第一行顯示測試的總電容值，第二行顯示每公里電容值。
以上內容是鼎升電力為大家講解的“輸電線路正序電容測量方法”，有關測量正序阻抗參數可點擊查看輸電線路正序阻抗測量方法。
