檢測直流開關安秒特性與級差配合試驗的方法

電力技術來源：鼎升電力發布時間：2018-09-21 10:22:59 閱讀量：476 次

摘要：級差配合試驗 安秒特性試驗

檢測直流開關安秒特性與級差配合試驗的方法，鼎升電力技術《檢測直流開關安秒特性與級差配合試驗的方法》、直流斷路器安秒特性測試儀使用方法及級差配合試驗，檢測直流開關安秒特性與級差配合試驗的方法來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。

鼎升電力是直流斷路器安秒特性測試儀相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

直流系統斷路器使用要求

通常為了預防直流電源系統故障措施，要求一個電站使用的直流斷路器或開關必須是同一個廠家生產的型號。但由于種種原因導致使用多種不同型號廠家生產的斷路器，由于上下級直流開關保護動作特性不匹配，在直流系統運行過程中,當下級用電設備出現短路故障時,經常引起上一級直流斷路器越級跳閘,引起其它饋電線路斷電事故。

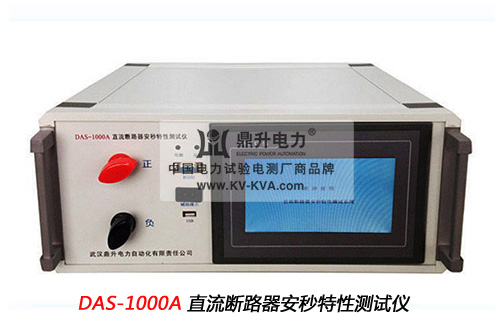

直流饋電網絡多采用樹狀結構，一般經過三級配電,每級配電大多采用直流開關作為保護電器。通過對直流保護電器進行安秒特性測試和級差配合測試，檢查直流開關在事故狀態下跳閘選擇性及跳閘時間是否滿足標準。在這里我們就用DAS-1000A直流斷路器安秒特性測試儀來講解其測量方法。

級差配合試驗

首先把三個斷路器按額定電流大小串聯起來，假設一級額定電流為100A最小、二級為200A、三級額定電流300A最大。然后對應接到儀器的正負極上，儀器設置好輸出電流為210A，這時按級差配合要求第一級斷路器最先跳閘，然后第二級斷路器后跳，說明級差配合試驗合格。不過實際中因使用斷路器的型號廠家不同，性能誤差較大，引起越級跳閘的情況也會時有發生。

安秒特性試驗

根據國家標準儀器需輸出的是斷路器額定電流幾倍的電流，測出斷路器脫扣時間平均値，然后參照國標或出廠值對比是否合格。系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。

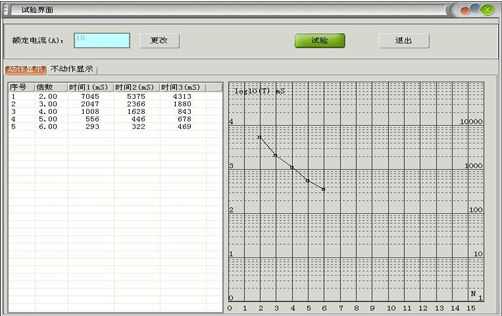

安秒特性曲線圖
