GIS串聯諧振交流耐壓試驗

返回打印

電力技術來源：鼎升電力發布時間：2018-09-25 09:54:59 閱讀量：384 次

摘要：GIS交流耐壓試驗 串聯諧振試驗接線圖

GIS串聯諧振交流耐壓試驗，鼎升電力技術《GIS串聯諧振交流耐壓試驗》、串聯諧振試驗裝置使用方法及GIS交流耐壓試驗，GIS串聯諧振交流耐壓試驗來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。

鼎升電力是串聯諧振試驗裝置相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

GIS交流耐壓試驗前準備工作

GIS設備應調試合格,絕緣特性試驗合格后,檢驗SF₆氣體在額定壓力,試驗回路中的TA二次應短路接地,試驗回路中的避雷器和保護火花間隙應與被試GIS間隔斷開。試驗前檢查高壓電纜和架空線、電壓互感器、避雷器、電力變壓器高壓引出線是否與GIS斷開,方可進行串聯諧振交流耐壓試驗。

接線并檢查。試驗時,如利用隔離開關或三通接上檢測套管,此時要回收隔離開關或三通氣室的SF₆氣體,卸掉隔離開關或三通的端蓋,然后安裝試驗用套管及連接金具、均壓部件等,最后該氣室抽真空后充入SF₆氣體。如GIS為共筒式,應認真檢查檢測套管連通相別。

大容量GIS如何分段耐壓

若GIS整體電容量較大,耐壓試驗也可以分段進行。根據試驗方案,檢查GIS隔離開關、斷路器和接地開關的位置是否符合試驗方案中的方式,非試驗隔室斷路器、隔離開關應在斷開位置,接地開關應在合閘位置,GIS的擴建部分進行耐壓時,相鄰設備原有部分應斷電并接地,否則應對突然擊穿給原有部分設備帶來的不良影響,應采取特殊措施。每一相都應進行試驗,非試驗相和外殼一起接地。如懷疑斷路器和隔離開關的斷口在運輸、安裝過程中受到損壞或經過解體,應做斷口間耐壓試驗。

試驗時,根據現場實際情況,合理布置試驗設備,盡量使試驗設備接線緊湊并安放穩固,接地線應使用專用接地線。按（下圖）進行試驗接線,并檢查試驗接線,試驗變壓器的一端接地并與GIS的外殼相連。檢查試驗設備的接地、分壓器的分壓比和擋位是否正確。

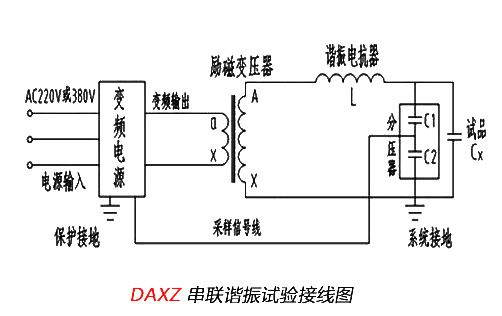

串聯諧振試驗接線圖
