CT參數分析儀測量CT/PT二次負荷時如何接線，鼎升電力技術《CT參數分析儀測量CT/PT二次負荷時如何接線》、使用方法及，CT參數分析儀測量CT/PT二次負荷時如何接線來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！
DGCT-T CT參數分析儀是按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和IEEE C57.13設計的多功能電流電壓互感器特性測試儀，
CT參數分析儀可以獲得電流電壓互感器的勵磁特性，勵磁參數，匝比，匝比誤差，極性線圈電阻等多種試驗參數，被測電流互感器的最高拐點電壓可以達到8.4KV。
CT參數分析儀可進行互感器的比差與角差校驗，精度高達0.05%。DGCT-T CT參數分析儀可對CT暫態特性測試與分析，并分析CT的暫態特性對繼電保護裝置的影響。
DGCT-T CT參數分析儀還可用于電壓互感器的PT勵磁特性試驗，PT匝數比檢測，PT極性校驗，PT二次繞組電阻測量，PT二次負荷測量。

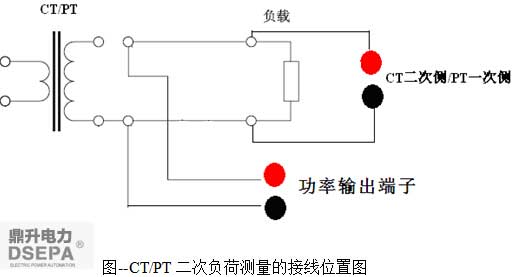

CT參數分析儀測量CT/PT二次負荷時如何接線： 在進行CT二次負荷測量時請按照下圖連接CT參數分析儀和被測CT。
具體接線步驟和說明如下：
1）將
CT參數分析儀的接地柱連接到保護地PE。
2）將按照圖所示，斷開CT二次側和二次回路的連接。
3）將

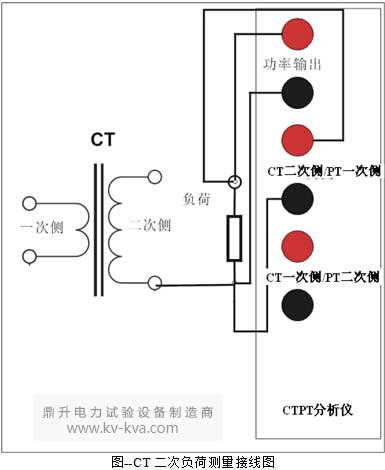

CT參數分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至二次負荷一側，參見下圖。
4）將
CT參數分析儀功率輸出和CT二次側/PT一次側的紅色端子連接至二次負荷的另一側。
5）為了消除接觸電阻的影響，在連接CT參數分析儀的端子時，CT二次側的連接端子應保持在功率輸出端子的內側，如下圖。
注意：在進行CT二次負荷測量時，必須要斷開被測CT二次側與負載的連接，否則測量的結果將是CT二次側與二次負荷的并聯阻抗，這將導致
CT參數分析儀獲得錯誤的試驗結果。并且在進行二次負荷測量時
CT參數分析儀不進行退磁處理，因此如果CT二次側未斷開將會導致CT進入飽和狀態。
更多DGCT-T CT參數分析儀的詳細參數請?jiān)L問： http://www.bjzhongyuan.com.cn/709/
