CT線圈電阻測量接線示意圖，鼎升電力技術《CT線圈電阻測量接線示意圖》、使用方法及，CT線圈電阻測量接線示意圖來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

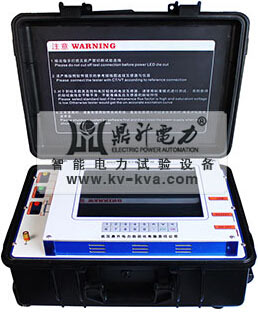

DGCT-T CT參數分析儀是按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和IEEE C57.13設計的多功能電流電壓互感器特性測試儀，
CT參數分析儀可以獲得電流電壓互感器的勵磁特性，勵磁參數，匝比，匝比誤差，極性線圈電阻等多種試驗參數，被測電流互感器的最高拐點電壓可以達到8.4KV。
CT參數分析儀可進行互感器的比差與角差校驗，精度高達0.05%。
DGCT-T CT參數分析儀可對CT暫態特性測試與分析，并分析CT的暫態特性對繼電保護裝置的影響。
DGCT-T CT參數分析儀還可用于電壓互感器的PT勵磁特性試驗，PT匝數比檢測，PT極性校驗，PT二次繞組電阻測量，PT二次負荷測量。

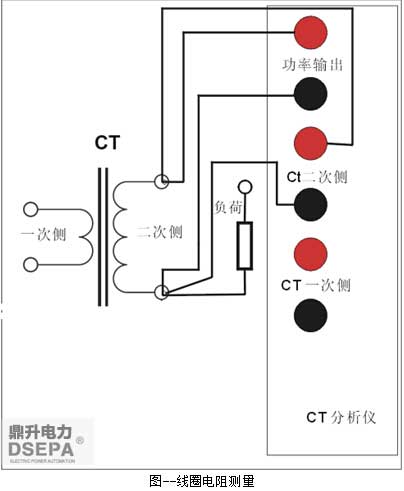

CT線圈電阻測量接線示意圖： 在測量CT線圈的直流電阻時，請按照下圖連接儀器和被測CT。
1）將
CT參數分析儀的接地柱連接到保護地PE。
2）按照下圖所示，斷開被測CT二次側和二次負荷的連接。
3）將
CPTT分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至CT二次側的一端，參見下圖
4）將
CT參數分析儀功率輸出和CT二次側/PT一次側的紅色端子連接至CT二次側另一端。
5）為了消除接觸電阻對線圈電阻測量的影響，在連接
CT參數分析儀的端子時，CT二次側/PT一次側的連接端子應保持在功率輸出端子的內側。
更多DGCT-T CT參數分析儀的詳細參數請訪問： http://www.bjzhongyuan.com.cn/709/
